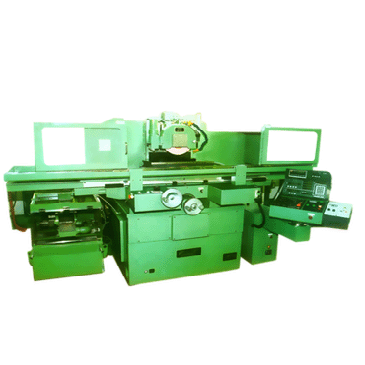

| 1. 世界一流超精密成形平面磨床。 |
| |
| 2. 產品制作技術及外購件100％日本長島 精工株 |
| 式會社提供。 |
| |
| 3. 標準配置上下、前后兩軸高精度光柵尺 |
| （0.0001mm）及實際位置顯示器 |
| |
| ?4. 全部導軌面及接觸面人工刮研，世界僅此一 |
| 家。 |
| |
| 5. 彩色液晶觸摸屏幕，操作極其方便，迅速進行 |
| CNC加工 |
| |
| 6. 標準配置圓弧及角度砂輪成形修整器（工作臺 |
| 一側三點修整方式） 標準配置極其實用機械式 |
| 手輪（前后軸左右軸） |
| |
項目 |
單位 |
|
-MD |
性能 |
工作臺面工作尺寸（長 × 寬） |
mm |
700×300 |
工作臺最大移動量 |
左右 |
mm |
760 |
前后 |
mm |
340 |
工作臺面到砂輪主軸中心高度 |
mm |
MAX 500 |
電永磁吸盤最大尺寸 |
mm |
600×300 |
地面距工作臺高度 |
mm |
1030 |
加工工件最大重量
（含電磁吸盤及修正器） |
kg |
100 |
工作臺
（左右） |
T 型槽尺寸 × 槽數 |
mm |
12×3 |
工作方式 |
標準配置 |
|
手動及液壓伺服自動轉換 |
標準配置 |
|
具有自動低速啟動功能 |
左右方向移動速度 |
m/min |
0 ～ 20 |
工作臺
（前后） |
機械式手輪進給 |
手輪旋轉１周 |
mm |
4 |
小手輪最小刻度值 |
mm |
0.01 |
最小顯示值 |
mm |
0.0001 |
前后自動進給伺服電機
|
連續速度 |
mm/min |
0 ～ 600 |
間斷進給 |
進給位置 |
|
兩端或工作臺右側單邊 |
進給量 |
mm |
0 ～ 7 |
標準配置 |
|
具有精磨進給時速度及進給量 1/2 減少功能 |
高精度光柵尺 |
標準配置 |
|
0.0001 （ 0.1μm ） |
全閉環定位功能 |
標準配置 |
mm |
0.0001 （ 0.1μm ） |
磨頭
（上下） |
移動量 |
|
400 |
快速升降速度 |
mm/min |
600 |
| 手動進給伺服電機 |
方式 |
|
電子手輪 3 檔倍率切換 |
手輪旋轉１周 |
mm |
|
最小進給量 |
mm |
|
自動進給
（光柵尺信號指令方式） |
總進給量 |
μm |
任意量設定 |
精磨開始量 |
μm |
任意量設定 |
每次進給量 （途中可變更） |
上段 |
μm |
各段
0.1,0.2,0.3,0.5,0.7,1
,0.2,3,5,7,10,15,20 |
中段 |
下段 |
方式 |
切入磨削 |
|
單側進給或工作臺兩端進給 |
平面研 |
|
前后兩端進給 |
無火花研磨次數 |
往復 |
0, 1, 2, 4, 6 |
高精度光柵尺 |
標準配置 |
mm |
0.0001 （ 0.1μm ） |
控制系統顯示值 |
標準配置 |
mm |
0.0001 （ 0.1μm ） |
磨頭上部平行自動修整 |
MD 機型標準配置 |
|
總修整量顯示及平時砂輪外周位置顯示功能 |
間隔 |
|
0～999 |
|
修整器修整量 |
|
0 ～ 99 |
每次修整量 |
|
0 ～ 99 |
修整次數 |
回 |
0 ～９ |
砂輪 |
使用尺寸 |
mm |
φ305×φ76.2× 巾 32 |
轉速 |
rpm |
0 ～ 3600 （無級變速） |
電動機 |
kw |
7.5kw 4P |
潤滑方式 |
標準配置 |
|
全自動潤滑（自動檢測油量不足） |
砂輪卡盤錐度 |
|
45×1/6 |
機床面積 長 × 寬 |
mm |
3000×2400 |
機床重量 |
kg |
約3500 |
| ［標準隨機附件］ |
|
［特殊附件］ |
| 1、 砂輪及砂輪卡盤 |
|
1、 吸塵裝置和各種冷卻裝置 |
| 2、標準工具 |
|
2、 電永磁吸盤及磁力可調整裝置 |
| |
|
3、 讀數0.5μm測長器 |
| |
|
4、 后部防塵護罩 砂輪平衡架 |
